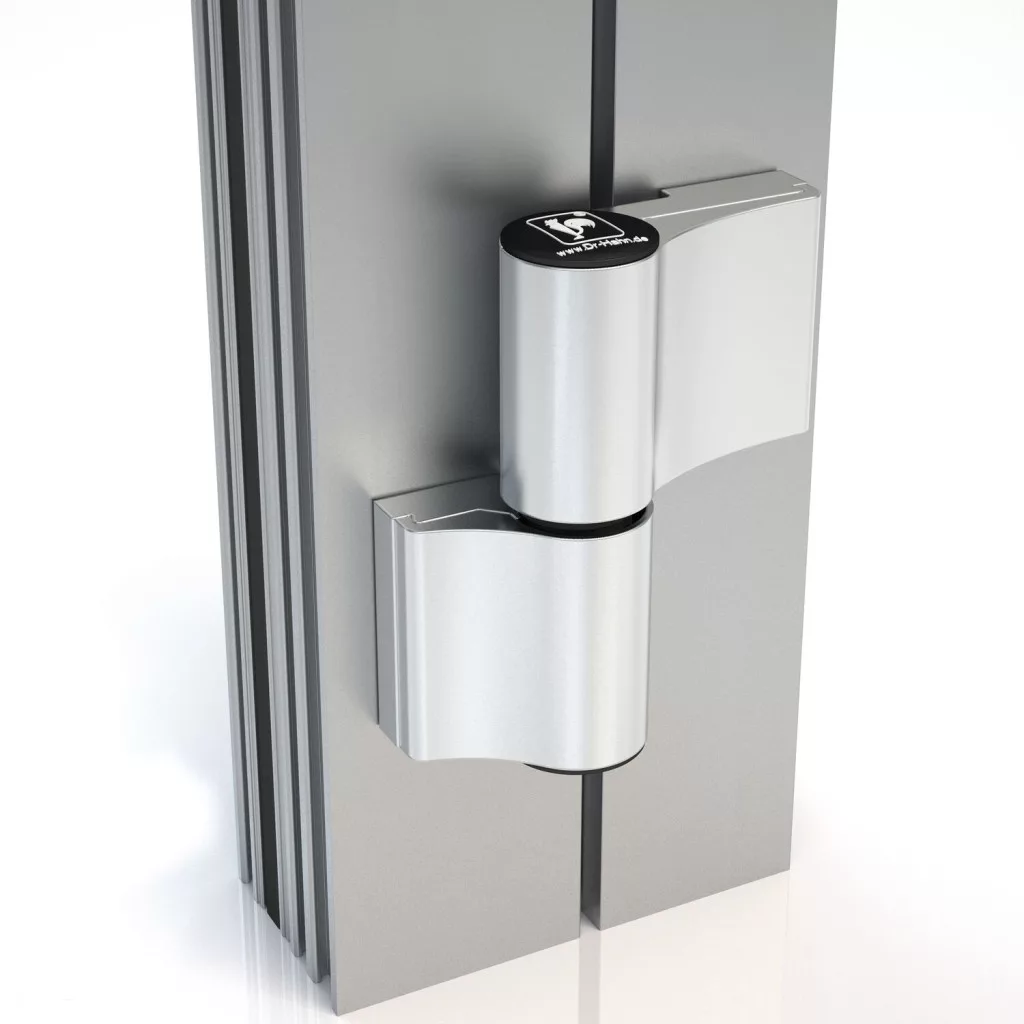

Hahn Ajtópánt 4 At 2-részes 20/65/15 Rögzítőlemezzel Fehér Ral 9016

tengelytávolság (mm): 65
kivitel: közdarab-Ø 15 mm
anyag: alumínium fehér RAL 9016
gyári szám: M901G0000
márka: Hahn
forgáspont (mm): 20
típus: SERIE 4 AT, 2-részes
Termékleírás: Hahn ajtópánt 4 AT két- és háromrészes

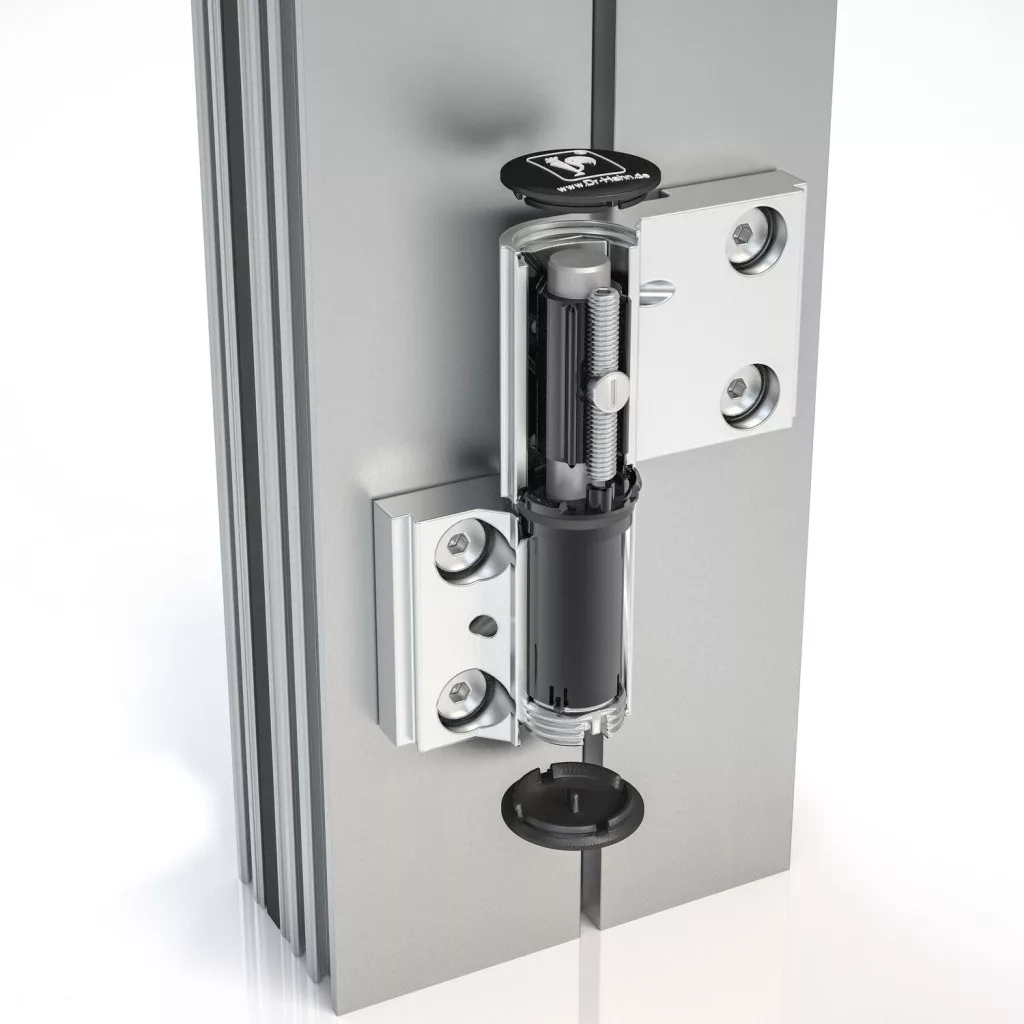

Ezeknek az ajtópántoknak újdonsága a félnullás méret, ahol a keretpántrész a minimális helyigényűre lett csökkentve. Ezt az új változatot különösen olyan helyzetekben használják, amikor a keret oldalán kevés a hely. A csavarkötés a csuklós részen keresztül történik. Mindegy, hogy horgonycsavar, csavaros horgony vagy rögzítőlemez, a Hahn összes kapható kötőelem használható a szereléshez.
elérhető minden szokásos aluprofilhoz
a kombinációs lehetőségek és rögzítési variációk kifelé és befelé nyíló ajtók - akár váltóprofilos és sarokoszlopos megoldásokhoz is
változatok extrém széles ajtókhoz, valamint keskeny keretes ajtókhoz
akár 220 kg-os terhelhetőség (3-részes), ill. 180 kg-os (2-részes) - profilkialakítástól és alkalmazási helyzettől függően
6 irányban állítható
DIN balosként/jobbosként használható
nyitási szög 180°
CE-tanúsítvány az EN 1935:2002 szabvány szerint, 14-es pántosztály
Technika / Felhasználás:
alkalmas alumíniumkeretekhez 23 mm magasságig bezárólag

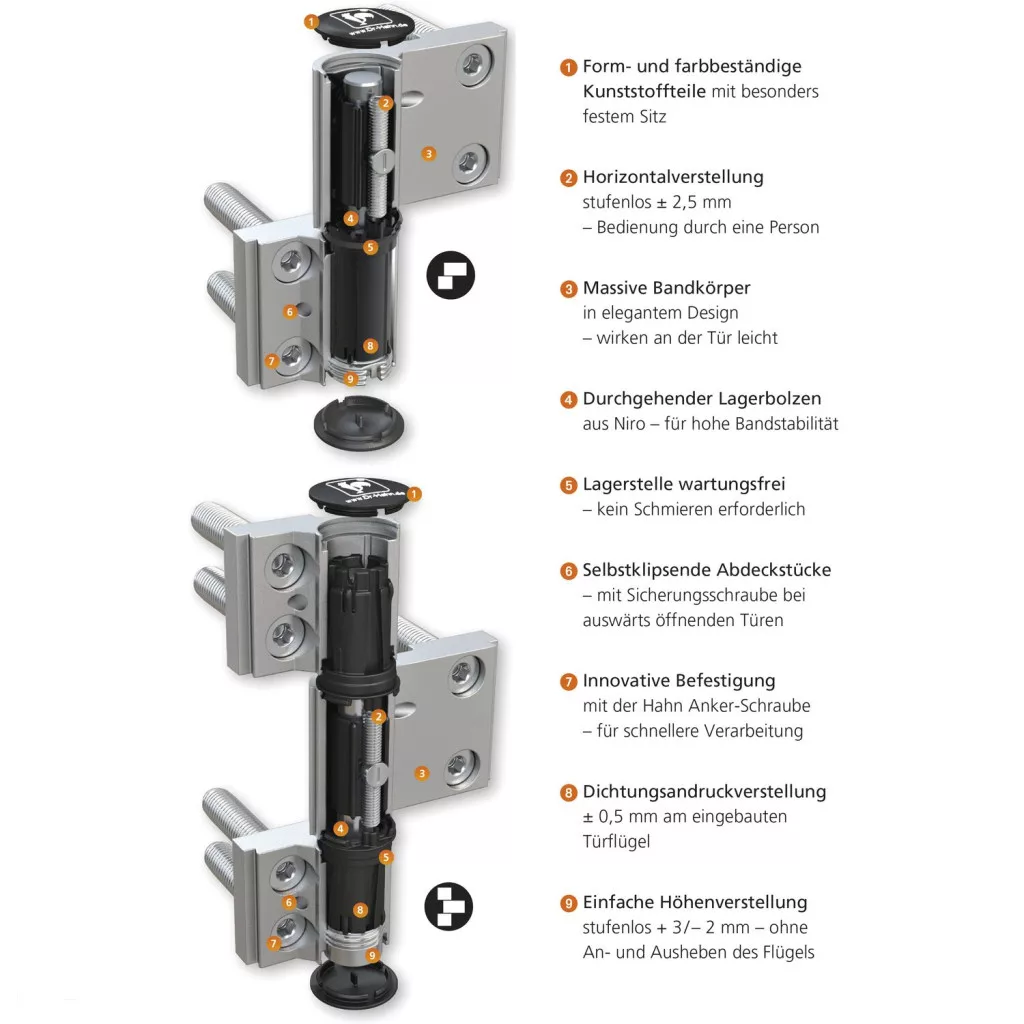

Vízszintesen fokozatmentesen állítható ± 2,5 mm a gyorsabb beszerelhetőség érdekében
Függőlegesen fokozatmentesen állítható + 3 / - 2 mm, a szárnyak fel- vagy kiemelése nélkül
Tömítésrányomódás-állítás ± 0,5 mm a beépített ajtószárnyon
Rögzítés: közdarab-Ø 15 mm
Szállítás:

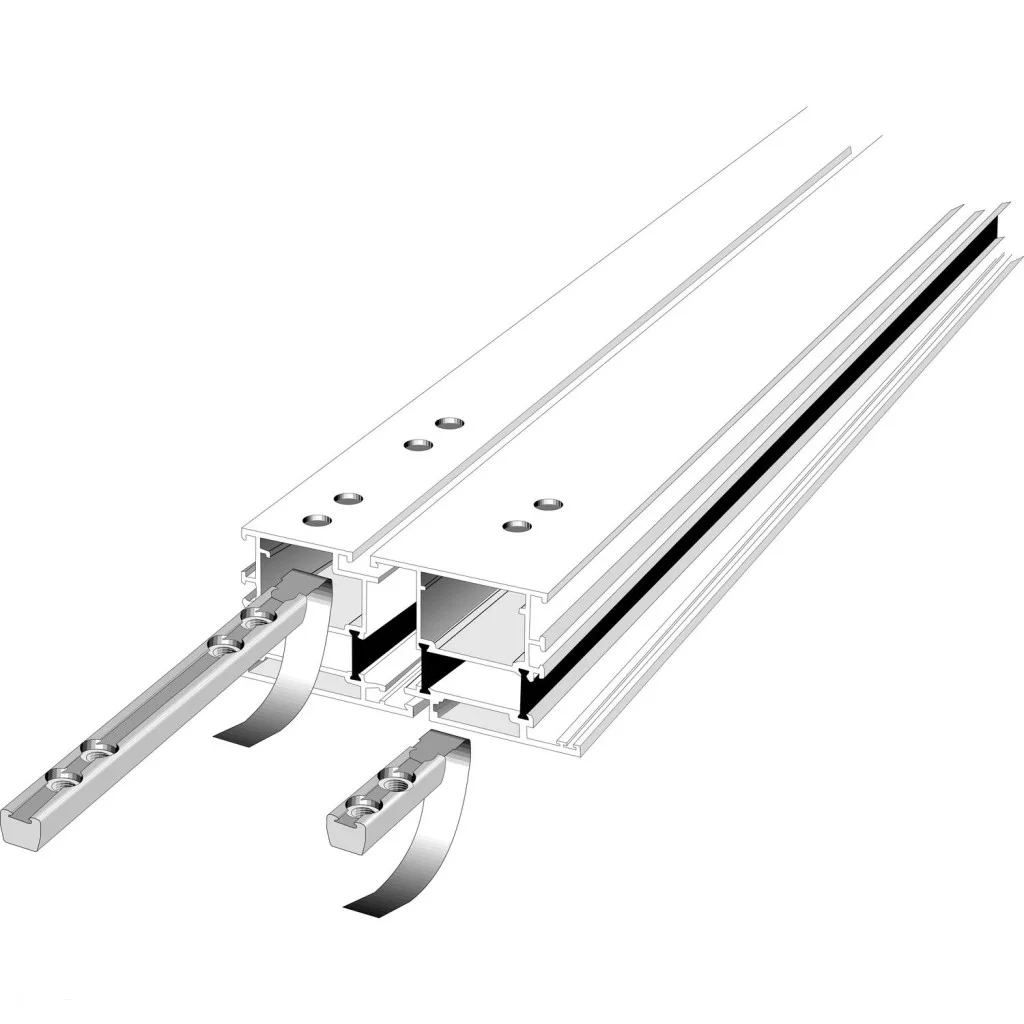

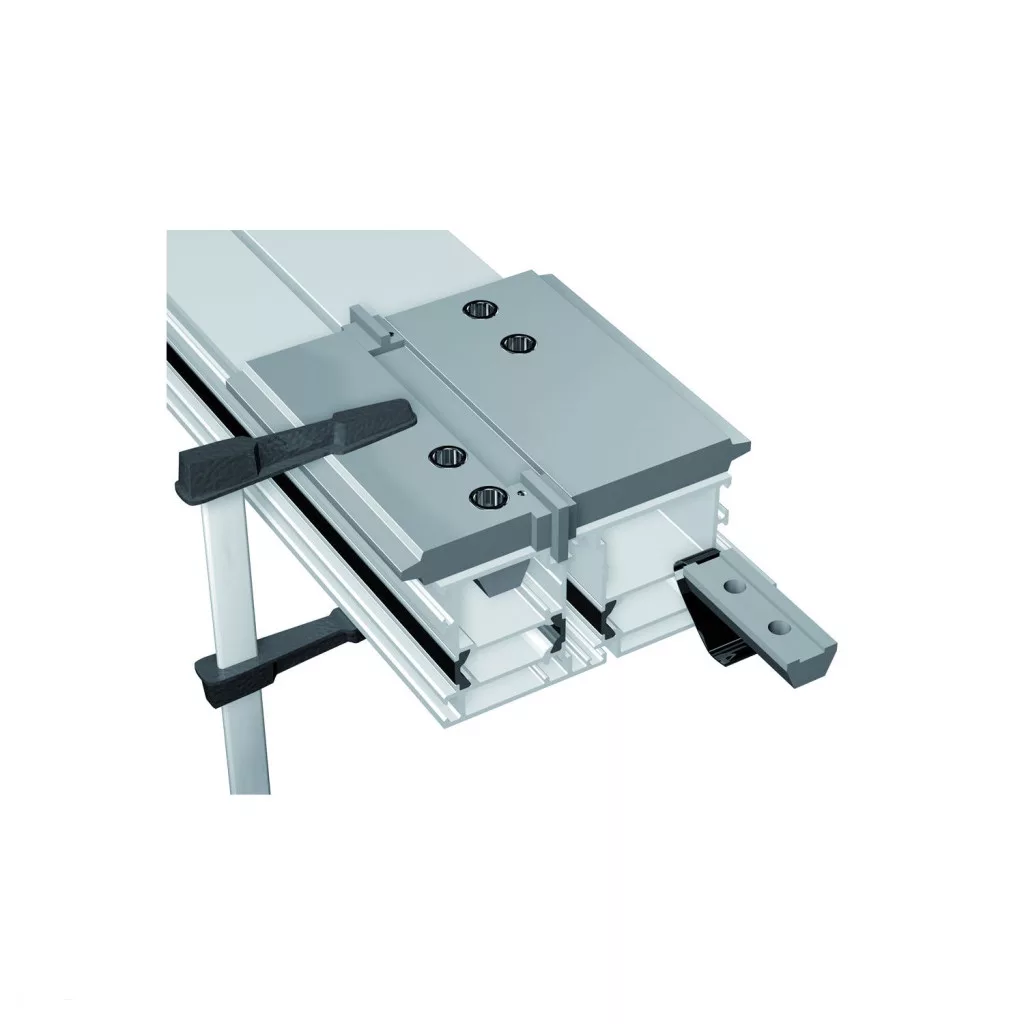

rögzítőlemezzel együtt
Dokumentumok
Szerelési útmutató / beállítási útmutató
