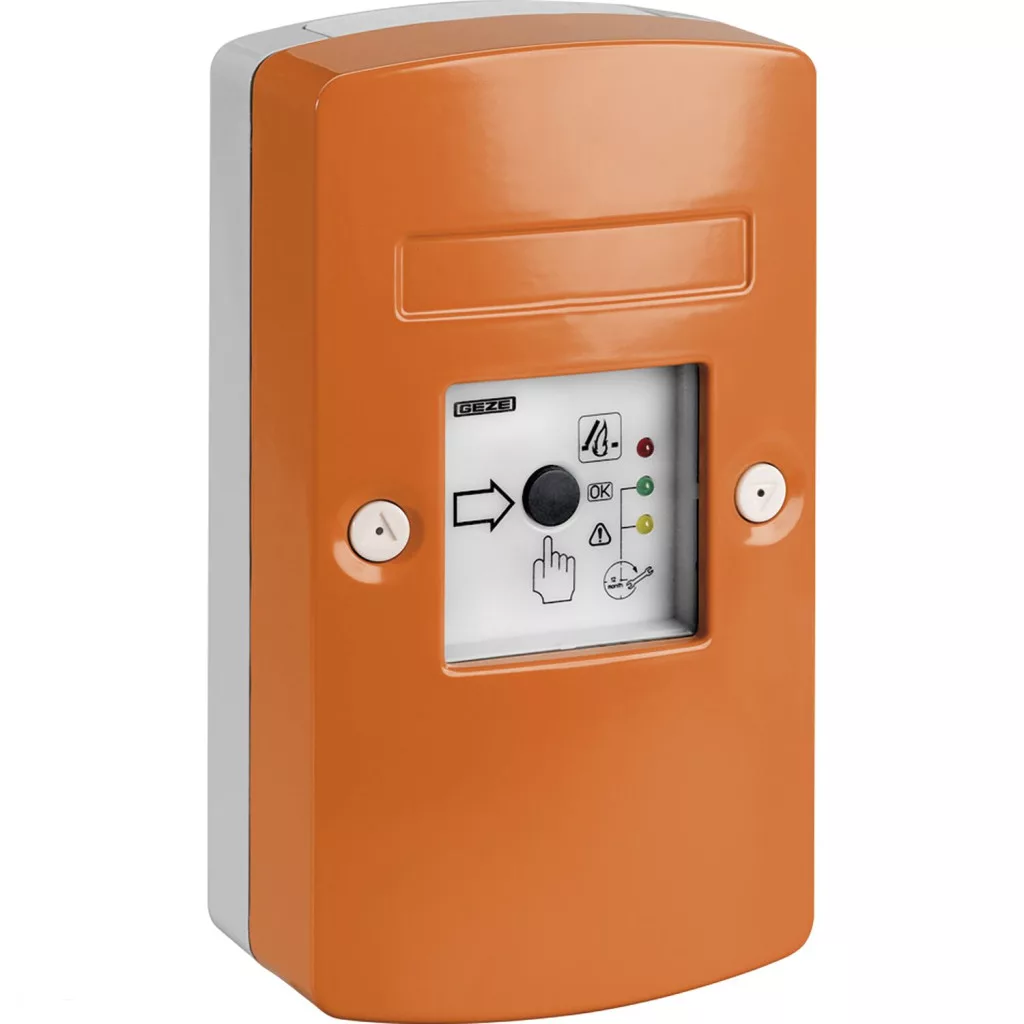

GEZE RWA vészhelyzeti tápegység THZ Comfort N4 alum. öntött narancss. RAL 2011

Tulajdonságok:
márka: Geze
szerelési mód: felületre szerelt
méret (mm): 140 x 248 x 85
érintésvédelem: IP 30
hőmérséklet tartomány (°C): -5 és + 40 között
anyag: aluminium öntvény
szín: Szürke RAL 7035 / narancs RAL 2011
Termékleírás:
A természetes szellőzéshez, valamint a füst- és hőelvezetéshez (RWA).
1 riasztás és 1 szellőzőcsoport esetén. Vészhelyzeti áramellátás újratölthető akkumulátorral akár 72 órán keresztül.
VdS jóváhagyás a VdS 2581, 2593 szerint. DIN EN 60335 és DIN EN 12101-10 szabvány szerint bevizsgálva.

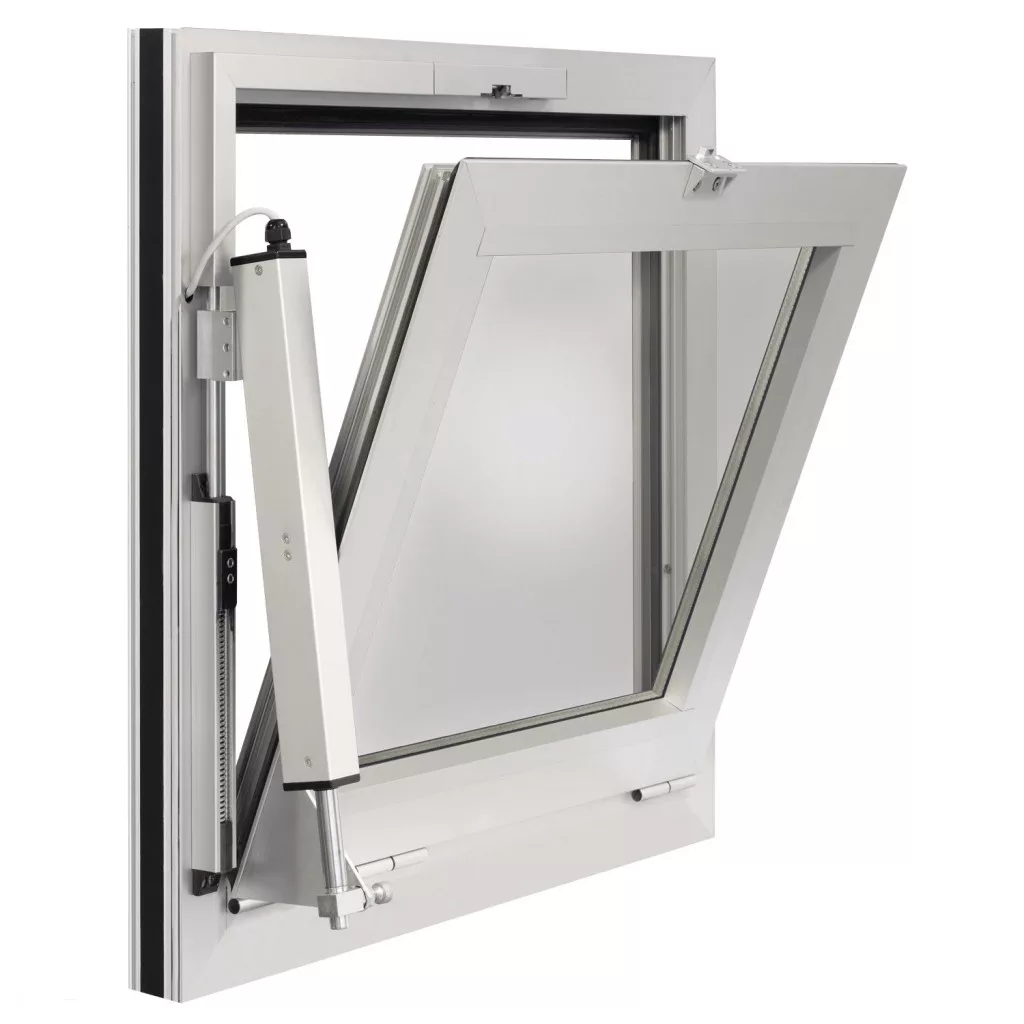

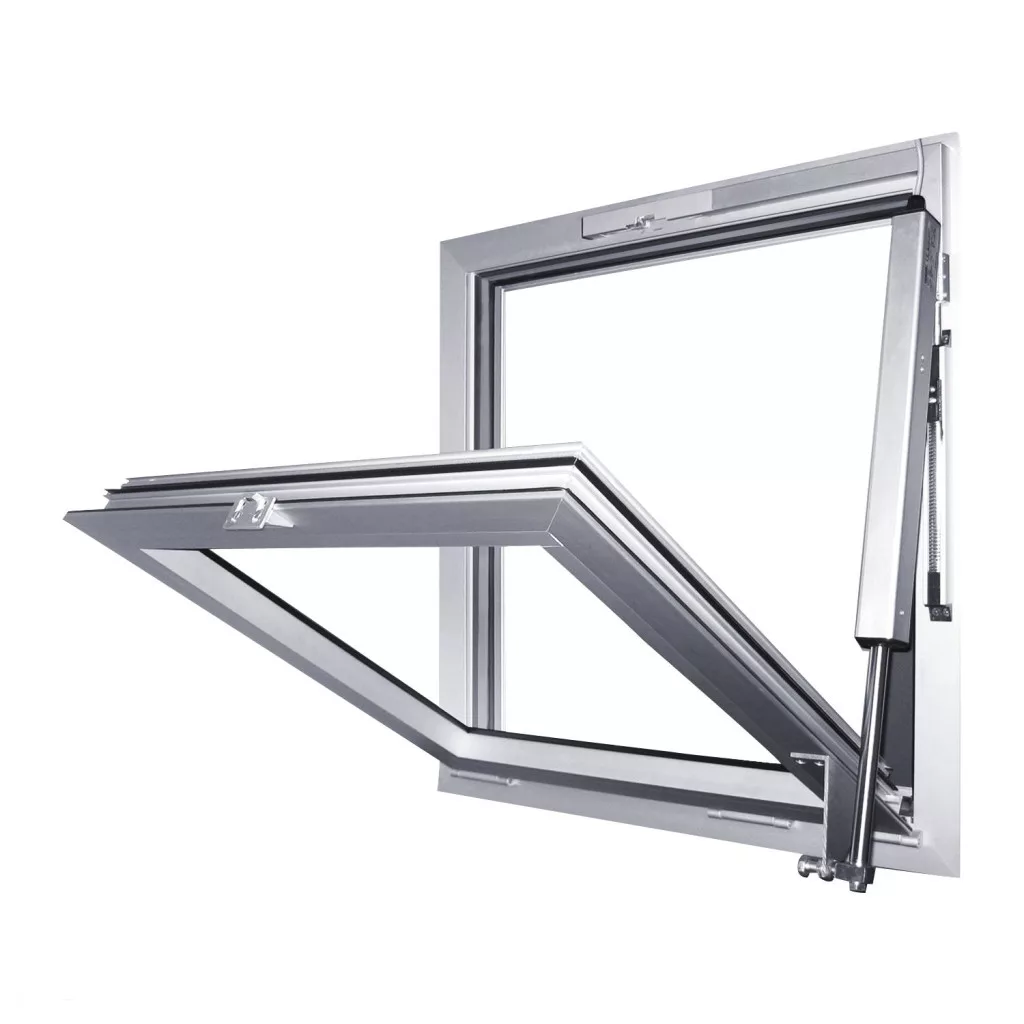

A THZ Comfort N4 vészhelyzeti áramellátást vezérlő egység szabályozza az összes csatlakoztatott komponens viselkedését, ellátja őket árammal és áthidalja az áramkimaradásokat. A hajtóművek a konfigurációtól függően az ablakok és a füstelvezető nyílászárók normál szellőztetési működésének vezérlésére, illetve tűzriasztás esetén automatikus nyitására vagy zárására szolgálnak.
Több THZ Comfort N4 összekapcsolása lehetséges (gyűrű vagy master/slave).
Műszaki jellemzők:
Hálózati tápfeszültség: 230 V AC / 50-60 Hz (+/- 10 %)
teljesítmény felvétel: 120 W
Kimeneti feszültség: 24 V DC (+/- 5 %) / akkumulátoros üzem +/- 15 %
Kimeneti áramerősség: 4,5 A (max.)
Torzítás: 2 %
Csatlakozási keresztmetszet: min. 1,5 mm² / max. 2,5 mm²
Akkukapacitás: 2,1 - 2,3 Ah
Akkufeszültség: 2 x 12 V
Vészhelyzeti áramellátás: 72 óra

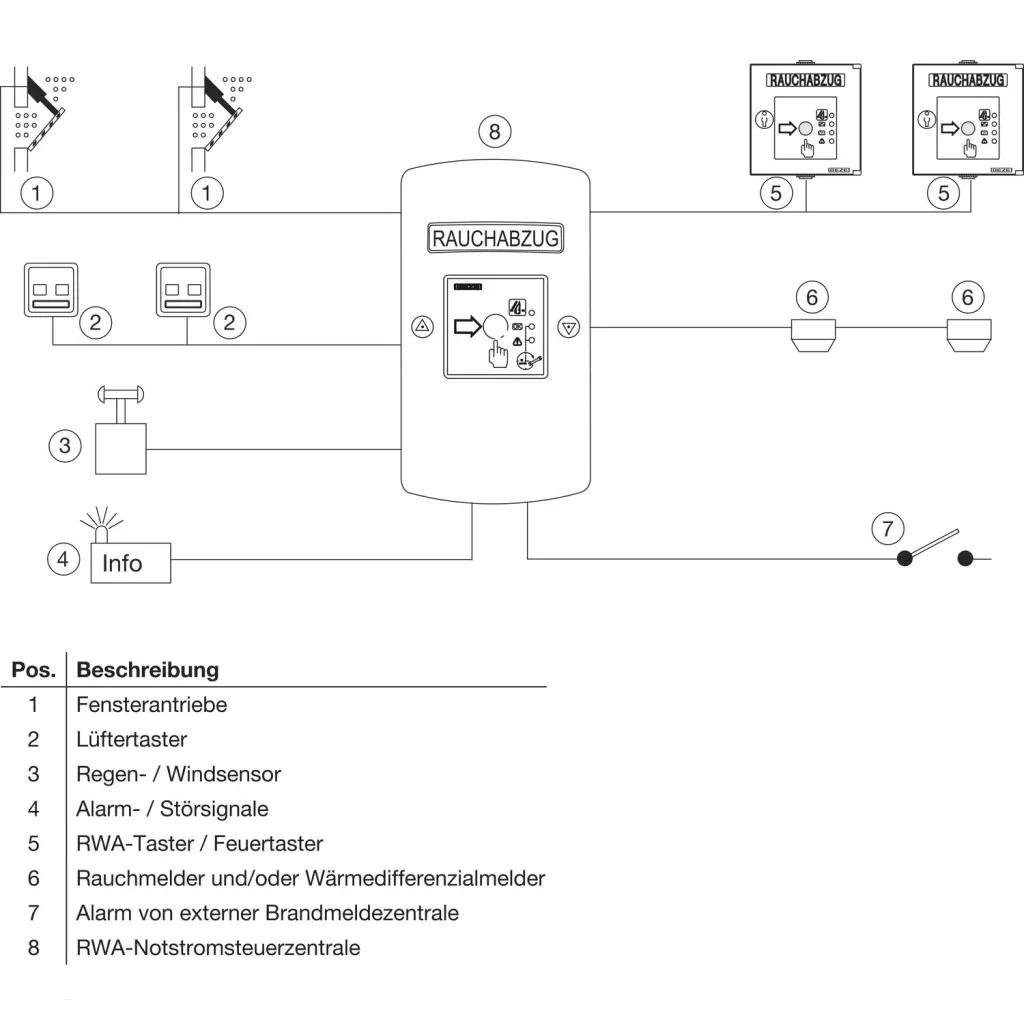

Csatlakozási lehetőségek:
Legfeljebb 10 RM 1003 füstérzékelő vagy WM 1005 hőkülönbség-érzékelő
Legfeljebb 8 SHEV nyomógomb FT 4 A-24 V DC
3 szellőztető gombhoz LED-del (LTA 24 AZ) - tetszőleges számú, csatlakoztatott LED nélkül
Egyszerű csatlakozás a BMZ-hez a BMZ bemenetén keresztül (pl. BMZ az automata vészfunkcióban)
Szél- és esőérzékelő további modul nélkül csatlakoztatható
3 potenciálmentes jelzőkontaktus paraméterezhető
Csatlakozás a GEZE ST 220 szervizterminálhoz
